当前位置：首页 > 产品展示 > GHW 20CC

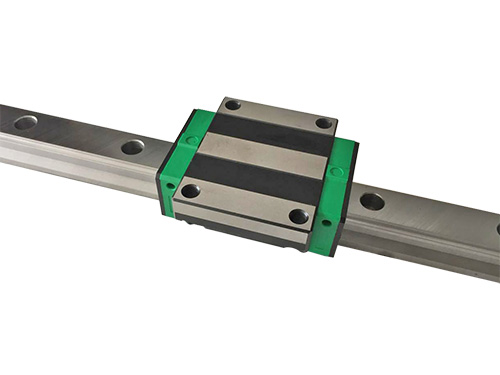

GHW 20CC


型号 组件尺寸
mm 		滑块尺寸
mm 		滑轨尺寸
mm 		滑轨固定
螺栓尺寸 		额定
动载核 		额定
静载核 		容许
静力矩
kgf.m
H H1 N W B B1 C L1 L K1 G M T T1 H2 H3 WR HR D h d P E mm C(kN) C0(kN) MR MP MY
GHW 15CC 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4×16 11.38 16.97 0.12 0.10 0.10
GHW 20CC 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6 8 10 6 6 20 17.5 9.5 8.5 6 60 20 M5×16 17.75 27.76 0.27 0.20 0.20
GHW 20HC 65.2 92.2 17.6 21.18 35.9 0.35 0.35 0.35
GHW 25CC 36 5.5 23.5 70 57 6.5 45 58 84 10.7 12 M8 8 14 6 5 23 22 11 9 7 60 20 M6×20 26.48 36.49 0.42 0.33 0.33
GHW 25HC 78.6 104.6 21 32.75 49.44 0.56 0.57 0.57
GHW 30CC 42 6 31 90 72 9 52 70 97.4 14.25 12 M10 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8×25 38.74 52.19 0.66 0.53 0.53
GHW 30HC 93 120.4 25.75 47.27 69.16 0.88 0.92 0.92
GHW 35CC 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10 10.1 18 9 12.6 34 29 14 12 9 80 20 M8×25 49.52 69.16 1.16 0.81 0.81
GHW 35HC 105.8 138.2 27.5 60.21 91.63 1.54 1.40 1.40
GHW 45CC 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12×35 77.57 102.71 1.98 1.55 1.55
GHW 45HC 128.8 171.2 28.9 94.54 136.46 2.63 2.68 2.68
GHW 55CC 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14×45 114.44 148.33 3.69 2.64 2.64
GHW 55HC 155.8 204.8 36.4 139.45 196.2 4.88 4.57 4.57
GHW 65CC 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16 25 37.5 15 15 63 53 26 22 18 150 35 M16×50 163.63 215.33 6.65 4.27 4.27
GHW 65HC 203.6 259.6 52.8 208.36 303.13 9.38 7.38 7.38
